Di cosa è fatto il bullone a forma di U

Linee guida per l'acquisto di cavallotti

I bulloni possono essere fabbricati con bulloni a forma di U personalizzati in acciaio con diametro di 1/2 pollice e superiore. Pertanto, fintanto che il diametro del bullone a U di cui hai bisogno è di 1/2 pollice o più, possiamo fabbricarli entro i limiti delle capacità dell'attrezzatura di piegatura e dell'acciaio stesso. Per capire meglio cosa può essere prodotto, è necessario comprendere il modo in cui produciamo i bulloni a U.

Bullone a U piegato quadrato vs rotondo

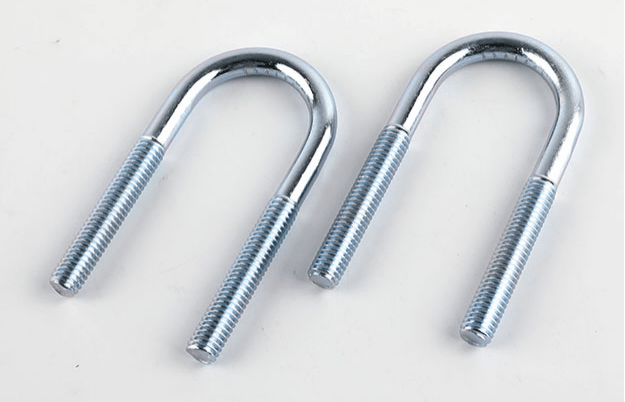

Bullone a forma di U con curvatura tonda
Esistono due tipi di bulloni a forma di U, vale a dire bulloni a forma di U piegati rotondi e bulloni a forma di U piegati quadrati. La forma del bullone a forma di U piegato arrotondato è simile alla lettera "U" e viene solitamente utilizzato per fissare qualcosa su un'asta o un tubo tondo. Per realizzare un bullone a forma di U a gomito tondo, prima tagliamo una sezione di barra tonda in acciaio a una lunghezza appropriata, quindi pieghiamo quel pezzo di acciaio attorno a un perno con lo stesso diametro del bullone a U finale. Ad esempio, se hai bisogno di un bullone a U rotondo che può essere montato su un'asta di 3 pollici di diametro, possiamo piegarlo su un perno di 3 pollici di diametro. Di seguito è possibile vedere un breve video su questa operazione:

Cavallotto curvo quadrato
Un altro tipo di bullone a U è un bullone a U quadrato curvo. Le applicazioni possono variare, ma questo tipo di bullone a U di solito circonda una forma generalmente quadrata o rettangolare, come una trave di legno quadrata o un tubo di acciaio quadrato. Realizzare questo tipo di cavallotto è più complicato e richiede alcune altre considerazioni. Prima di iniziare a produrre questo tipo di cavallotto, abbiamo bisogno di conoscere alcune altre informazioni. Poiché il cavallotto sarà costituito da un rinforzo tondo e si piegherà attorno al perno tondo, il gomito stesso avrà un profilo tondo. In molte applicazioni architettoniche, questo non è un problema. Tuttavia, in alcune applicazioni di precisione, come l'uso di determinate automobili o rimorchi, potrebbe essere necessario che i bulloni a U abbiano angoli veri, acuti e retti nel gomito. In questo caso, potremmo non essere in grado di produrre i bulloni a U richiesti.

Bullone a U piegato quadrato vs rotondo

Determina il raggio di curvatura
Una volta stabilito che il raggio di curvatura è accettabile per la tua applicazione, la cosa successiva da considerare è la relazione tra il diametro del bullone a U e il raggio di curvatura. Per i bulloni a U piegati quadrati, la regola generale è che il raggio di curvatura deve essere almeno il doppio del diametro del materiale da piegare. Ad esempio, se il bullone a U di un gomito quadrato è realizzato in materiale da 1/2 pollice, il raggio di ciascun gomito deve essere di almeno 1 pollice. In alcuni casi, è possibile eseguire piegature più affilate mediante operazioni di piegatura a caldo, che richiedono manodopera aggiuntiva.

Altre considerazioni
Un altro aspetto della produzione di bulloni a U che deve essere considerato è che la quantità di filo su ciascuna gamba è correlata alla lunghezza di queste gambe. La lunghezza del filetto dipenderà dal diametro del materiale, dal tipo di acciaio utilizzato (acciaio a basso tenore di carbonio o acciaio ad alta resistenza) e dalla funzione del raggio di curvatura. In generale, i bulloni a forma di U sono divisi in due categorie qui:

Bulloni a U in acciaio dolce con un diametro di 1 pollice o inferiore
Il bullone a U è realizzato in acciaio a basso tenore di carbonio con un diametro di 1-1 / 8 pollici e oltre, o acciaio ad alta resistenza di qualsiasi diametro.
Per il Gruppo 1, la regola generale è che la filettatura non deve essere avviata fino a quando il raggio di curvatura non è di almeno 1 pollice. Nel caso del gruppo 2, la regola è che la filettatura non deve essere iniziata fino ad almeno 1 pollice sopra l'angolo di piegatura (il raggio è il doppio del raggio). La ragione di queste limitazioni è che, durante il processo di fabbricazione, i fili che si estendono ulteriormente lungo i piedi del bullone a forma di U possono invadere l'area di acciaio che viene piegata e quindi essere schiacciati dal rullo di piegatura. Ricorda, la distanza di 1 pollice oltre il raggio o il diametro è la più piccola. Più lontano è, meglio è.

Gioco della filettatura del bullone a U

L'ultimo elemento che a volte può essere preso in considerazione è la specifica ASTM per la produzione dei bulloni a U. Se i tuoi cavallotti sono realizzati in acciaio temprato e rinvenuto ad alta resistenza, potrebbe essere necessario riscaldare il materiale prima di piegarlo per ottenere la forma desiderata. In questo caso, il materiale deve essere inviato a un'azienda di trattamento termico dei metalli per il trattamento termico al fine di ripristinare le proprietà di elevata resistenza di una parte dell'acciaio riscaldato durante il processo di fabbricazione. Ciò aumenterà il tempo e il costo della produzione dell'ordine.
